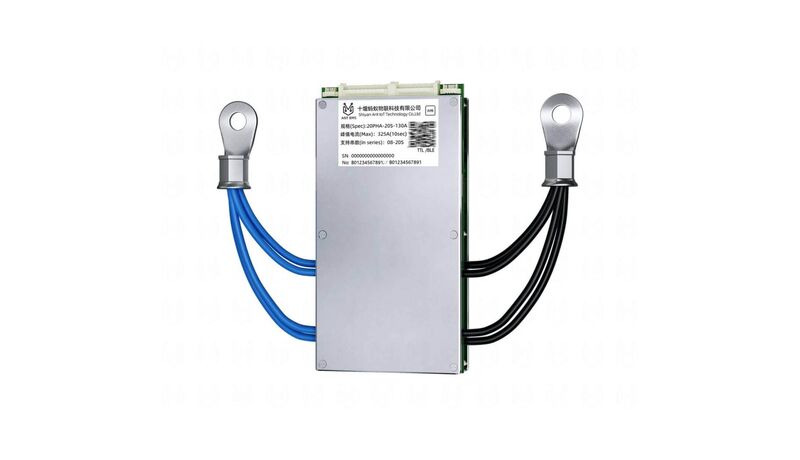

ANT BMS 8-20S 130A continuous discharge 325A peak discharge με ενσωματωμένη μονάδα bluetooth

TO ANT BMS 8-20S 130A διαθέτει όλα τα πρότυπα ασφαλείας και είναι κατάλληλο για μπαταρίες λιθίου με διαφορετικές χημικές ιδιότητες, όπως ιόντα λιθίου, πολυμερές λιθίου, φωσφορικό σίδηρο λιθίου, κ.λπ.

 Το ANT BMS 8-20S 130A διαθέτει μια από τις πιο σύγχρονες εφαρμογές (ANT) και υποστηρίζει IOS και Android. Το ANT BMS είναι τελευταίας τεχνολογίας με οχτώ σημεία προστασίας και εφαρμογή στο κινητό  για να έχετε τον πλήρη έλεγχο της μπαταρίας. Από την εφαρμογή έχετε άμεση πληροφόρηση για το κάθε κελί ξεχωριστά και πολλές επιλογές ρυθμίσεων για την βέλτιστη λειτουργία της.

Επίσης είναι από τα ελάχιστα BMS της αγοράς που διαθέτει την ιδιότητα εξισορρόπησης των μπαταριών (balancing) για καλύτερη λειτουργία της μπαταρίας σας.

Περιγραφή λειτουργίας προστασίας

Προστασία υπερφόρτισης: Όταν η μπαταρία βρίσκεται σε κατάσταση φόρτισης, η τάση συνεχίζει να ανεβαίνει. Όταν η πλακέτα προστασίας ανιχνεύσει ότι η τάση οποιουδήποτε στοιχείου είναι υψηλότερη από την τιμή προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα ξεκινήσει αμέσως το χρονισμό. Όταν ο χρόνος φτάσει στην καθυστέρηση προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα απενεργοποιήσει τον MOS φόρτισης, εκείνη τη στιγμή και θα σταματήσει την φόρτιση της κυψέλης.

Ανάκτηση προστασίας από υπερφόρτιση: Αφού εμφανιστεί η προστασία από υπέρταση στην πλακέτα προστασίας, η τάση της μπαταρίας θα πέσει κάτω από τη στατική κατάσταση ή την κατάσταση εκφόρτισης της μπαταρίας. Όταν η πλακέτα προστασίας ανιχνεύσει ότι κάθε τάση είναι χαμηλότερη από την τάση ανάκτησης της προστασίας υπερφόρτισης, η πλακέτα προστασίας θα δώσει ένα σήμα και θα ενεργοποιήσει το καλώδιο MOS φόρτισης για φόρτιση.

Προστασία από υπερβολική εκφόρτιση: Όταν η μπαταρία βρίσκεται σε κατάσταση εκφόρτισης, η τάση συνεχίζει να μειώνεται. Όταν η πλακέτα προστασίας ανιχνεύσει ότι η τάση οποιασδήποτε κυψέλης είναι χαμηλότερη από την τιμή προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα ξεκινήσει αμέσως τον χρονισμό. Όταν ο χρόνος φτάσει στην καθυστέρηση προστασίας υπερεκφόρτισης, το σήμα εξόδου της πλακέτας προστασίας θα απενεργοποιήσει το καλώδιο εκφόρτισης MOS, το κύκλωμα κλειδώματος φορτίου θα λειτουργήσει, αλλά δεν μπορεί να αποφορτιστεί αυτήν τη στιγμή.

Ανάκτηση προστασίας από υπερβολική εκφόρτιση: Αφού εμφανιστεί η προστασία από υπερφόρτιση στην πλακέτα προστασίας, η τάση της μπαταρίας θα ανέβει κάτω από τη στατική κατάσταση ή την κατάσταση εκφόρτισης της μπαταρίας. Όταν η πλακέτα προστασίας ανιχνεύσει ότι κάθε τάση είναι υψηλότερη από την τάση ανάκτησης της προστασίας υπερεκφόρτισης. Αυτή τη στιγμή, αποσυνδέστε το φορτίο ή φορτίστε, η πλακέτα προστασίας θα δώσει ένα σήμα και θα ενεργοποιήσει το καλώδιο MOS φόρτισης για φόρτιση.

Προστασία από υπερένταση: Όταν η μπαταρία βρίσκεται σε στατική κατάσταση ή σε κατάσταση εκφόρτισης, το ρεύμα αυξάνεται ξαφνικά. Όταν η πλακέτα προστασίας ανιχνεύσει ότι το ρεύμα φθάνει την τιμή προστασίας υπερέντασης, η πλακέτα προστασίας θα ξεκινήσει τη χρονολόγηση εκείνη τη στιγμή. Όταν η τρέχουσα διάρκεια στο κύκλωμα φτάσει στον χρόνο καθυστέρησης προστασίας υπερέντασης, το σήμα εξόδου της πλακέτας προστασίας θα απενεργοποιήσει το καλώδιο εκφόρτισης MOS και το κύκλωμα κλειδώματος φορτίου θα λειτουργήσει. Αυτή τη στιγμή, η εκκένωση δεν μπορεί να πραγματοποιηθεί.

Ανάκτηση προστασίας από υπερένταση: Αφού εμφανιστεί η προστασία υπερέντασης εκφόρτισης στην πλακέτα προστασίας, ο σωλήνας MOS εκφόρτισης απενεργοποιείται και το ρεύμα στον βρόχο γίνεται 0. Αυτή τη στιγμή, το φορτίο αποσυνδέεται ή φορτίζεται, το σήμα εξόδου της πλακέτας προστασίας θα ενεργοποιήσει το καλώδιο MOS εκφόρτισης για εκφόρτιση.

Χαρακτηριστικά

Το BMS περιλαμβάνει: πλακέτα προστασίας BMS + καλώδια και συνδέσεις για μπαταρίες + αισθητήρες θερμοκρασίας + καλώδια τροφοδοσίας.

Διαθέτει εφαρμογή για iPhone, IOS / Android και λογισμικό υπολογιστή !

Πληροφορίες:

Υποστηριζόμενοι τύποι και σειρές μπαταριών:

Ιόντων λιθίου / Li-ion / Lipo: 8S-20S

Φωσφορικό λίθιο σιδήρου / Lifepo4: 8S-20S

LTO τιτανικό: 10S-20S

Λιθίου νατρίου Na+: 8S-20S

Τάση φόρτισης:

Ιόντων λιθίου / Li-ion: αριθμός σειρών (S) * 4.2V

Φωσφορικό λίθιο σιδήρου / Lifepo4: αριθμός σειρών (S) * 3.2V

LTO τιτανικό: αριθμός σειρών (S) * 2.4V

Λιθίου νατρίου Na+: αριθμός σειρών (S) * 3.2V

Ενσωματωμένο Bluetooth: Υποστήριξη Android, iPhone, IOS, Hongmeng APP για σύνδεση Bluetooth για προβολή και ρύθμιση παραμέτρων. (Η εφαρμογή υποστηρίζει την εναλλαγή αγγλικής γλώσσας).

Άνω υπολογιστής: υποστήριξη συστήματος Windows για προβολή και ρύθμιση παραμέτρων (πρέπει να αγοράσετε ξεχωριστά "προσαρμογέα USB για υπολογιστή").

Λειτουργία τροφοδοσίας BMS: Αυτοτροφοδοτούμενη μπαταρία, είσοδος από 20 έως 100V DC (αυτόματη είσοδος σε λειτουργία χαμηλής κατανάλωσης).

Λειτουργία ενεργοποίησης BMS: ενεργοποίηση φόρτισης, ενεργοποίηση καλωδίου τροφοδοσίας, ενεργοποίηση επικοινωνίας.

Καλωδίωση: Φόρτιση και εκφόρτιση με τον ίδιο σχεδιασμό θύρας.

Μετρητής Coulomb: Υιοθέτηση μεθόδου ενσωμάτωσης ρεύματος.

Διεπαφή οθόνης: Ναι.

Προεπιλεγμένη επικοινωνία: Bluetooth - TTL.

Ανίχνευση πτώσης τάσης μονού στοιχείου: υποστήριξη

Αντιρευματικό σοκ: ξεχωριστή απορρόφηση MOS + απορρόφηση TVS (διπλή απορρόφηση)

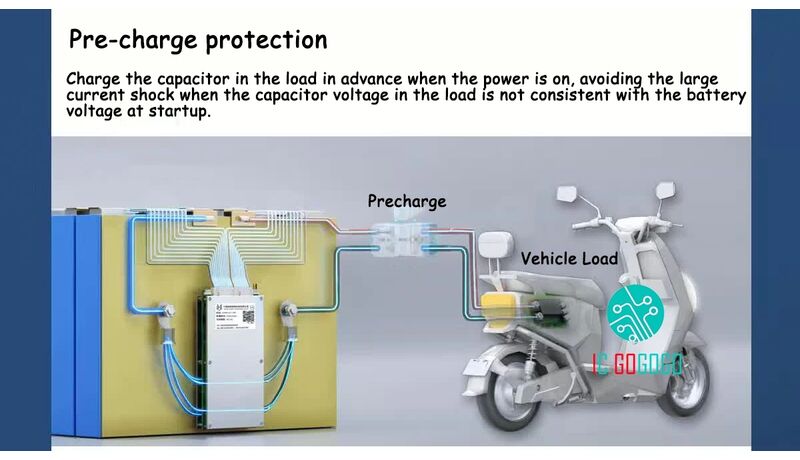

Προστασία προφόρτισης: υποστήριξη, προέλεγχος για την αποφυγή πλήρους εκφόρτισης λόγω υψηλής τάσης

Καταγραφή συνολικού κύκλου (AH): η συσσωρευμένη τιμή καταλαμβάνει το μισό της τιμής φόρτισης και εκφόρτισης

Ρεύμα κατανάλωσης ισχύος λειτουργίας (mA): <4mA (έκδοση χωρίς επικοινωνία) / <15mA (προσαρμοσμένη έκδοση 485/CAN)

Ρεύμα κατανάλωσης ισχύος σε κατάσταση αναμονής (mA) <2mA (αυτόματη αφύπνιση κατά την ανίχνευση φόρτισης/εκφόρτισης)

Χρόνος αναμονής (S): 1800 δευτερόλεπτα (μπορείτε να ρυθμίσετε τον χρόνο ή να ορίσετε μη αναμονή)

Απομακρυσμένη ανάλυση σφαλμάτων: Συνδεθείτε στο σύστημα στην εφαρμογή APP για να ανεβάσετε αρχεία σφαλμάτων στον κατασκευαστή για να βοηθήσετε στην ανάλυση προβλημάτων σφαλμάτων

Βασικές λειτουργίες:

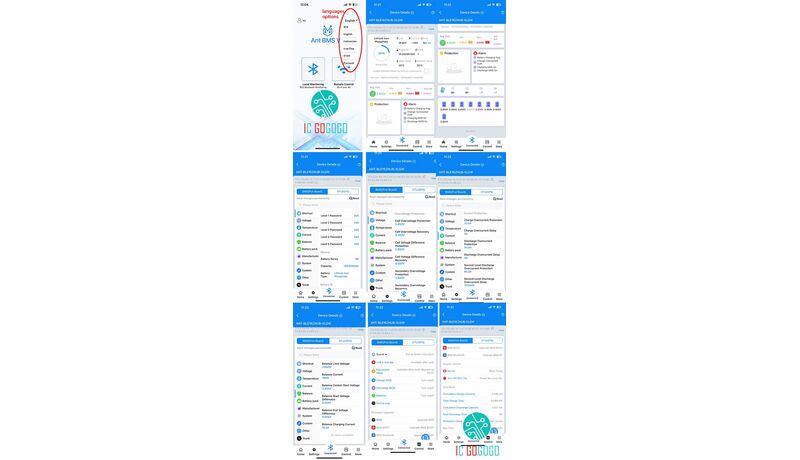

1. Λειτουργία Bluetooth: Μπορείτε να δείτε τις παραμέτρους στην εφαρμογή, να ρυθμίσετε τις παραμέτρους διαφορετικών τύπων στοιχείων μπαταρίας, τον αριθμό των σειρά, χωρητικότητα μπαταρίας, τάση κ.λπ., και εμφάνιση πληροφοριών προστασίας και αρχείων σφαλμάτων.

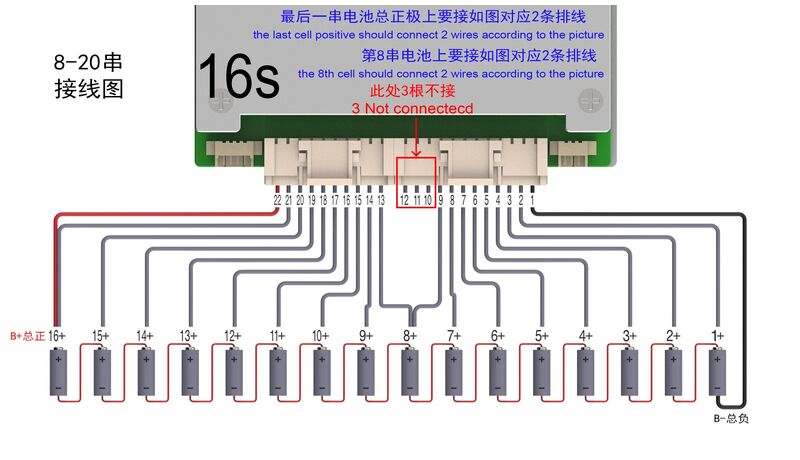

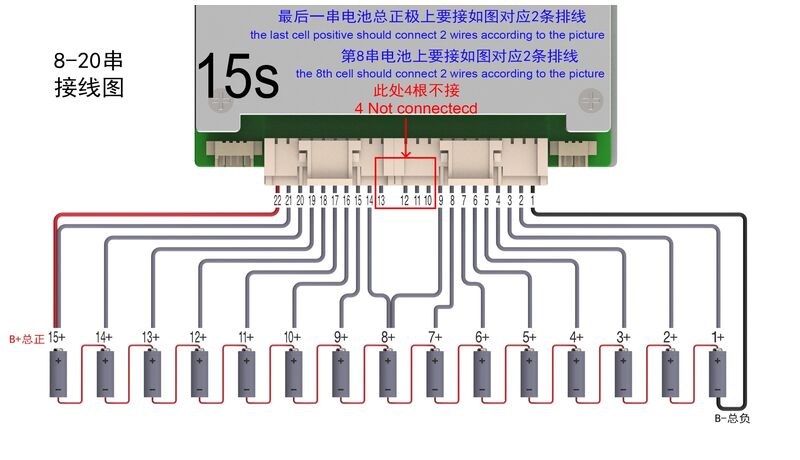

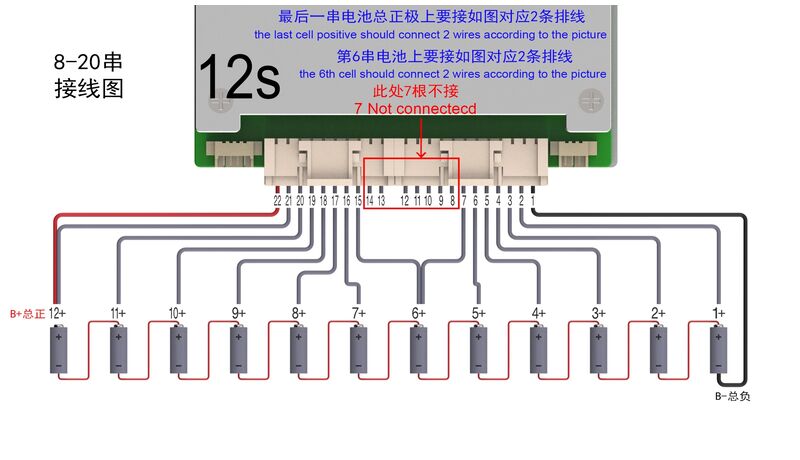

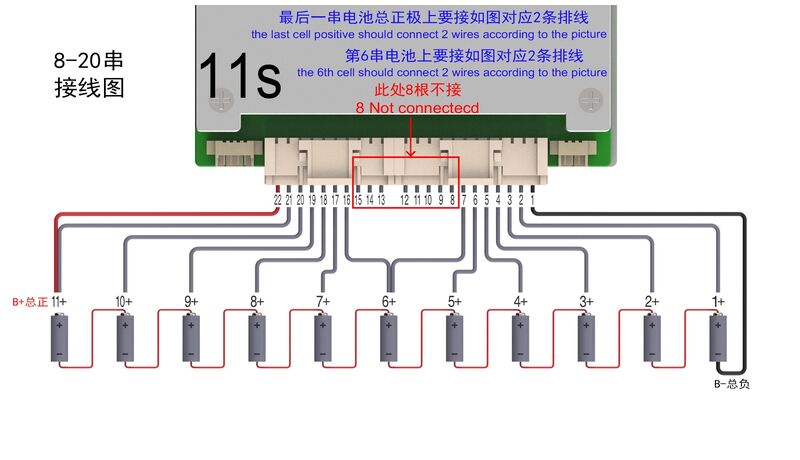

2. Λήψη μονής τάσης: Υποστήριξη έως 8S έως 20S μπαταρίας ενός στοιχείου για δειγματοληψία τάσης σε πραγματικό χρόνο.

3. Λήψη θερμοκρασίας: Λήψη δειγματοληψίας της θερμοκρασίας επιφάνειας του στοιχείου της μπαταρίας, της θερμοκρασίας περιβάλλοντος, της θερμοκρασίας του σωλήνα MOS και της θερμοκρασίας του κυκλώματος εξισορρόπησης.

4. Υπολογισμός SOC: Υπολογίστε την υπόλοιπη χωρητικότητα της μπαταρίας και λάβετε την κατάσταση λειτουργίας της μπαταρίας πιο διαισθητικά.

5. Οδήγηση MOS: Ενεργοποίηση/απενεργοποίηση του κυκλώματος τροφοδοσίας μέσω της οδήγησης MOS.

6. Ανίχνευση συνολικής τάσης: Μπορεί να ανιχνεύσει εάν η προφόρτιση έχει ολοκληρωθεί ή όχι και να ανιχνεύσει τη συνολική τάση της μπαταρίας.

7. Ανίχνευση ρεύματος: Ανιχνεύοντας το ρεύμα, μπορεί να πραγματοποιήσει ανίχνευση ρεύματος σε πραγματικό χρόνο, προστασία από βραχυκύκλωμα, αφύπνιση κατά τον ύπνο και άλλες λειτουργίες.

8. Ισορροπία μπαταρίας: Αποτελεσματική συντήρηση και συνέπεια της μπαταρίας μέσω ισορροπίας κατανάλωσης ισχύος παθητικής αντίστασης. Η μπαταρία μπορεί να εξισορροπηθεί ενεργά ορίζοντας παραμέτρους ώστε να πληρούνται οι προϋποθέσεις. Μπορεί να ρυθμιστεί ρεύμα εξισορρόπησης, μέγιστο 100 mA/κανάλι.

9. προστασία από υπερφόρτιση ρεύματος· προστασία από υπερεκφόρτιση ρεύματος· προστασία από υπερφόρτιση τάσης· προστασία από υπερεκφόρτιση τάσης· προστασία από θερμοκρασία και ούτω καθεξής.
